Только применяя оригинальные элементы дымоудаления Hermann, обеспечивается безопасная работа настенного котла. Безупречный внешний вид дымохода органически завершит монтаж настенного котла в жилом помещении.
Компания Hermann поставляет универсальные системы дымоудаления и подачи воздуха для котлов с закрытой камерой сгорания. Применяя данные системы достигается максимальная гибкость в вопросе размещения оборудования в помещении.
Благодаря простому монтажу, высокому качеству покраски дымоходы Hermann являются идеальным решением в случае, когда в здании не предусмотрен шахтный дымоход.
Системы дымоходов представляют из собой набор модульных элементов, соединив которые можно создать ту систему дымоудаления, которая необходима в каждом отдельно взятом помещении.
Все элементы дымоходов производятся в Италии на специализированных производственных линиях, покрыты высококачественной эмалью, изготовлены из алюминия. Яркий белый цвет дымоходов дает им возможность органично сочетаться с любым дизайном помещения.
Применение оригинальных дымоходов компании Hermann гарантирует стабильную работу настенного котла в любом помещении и при любой температуре окружающей среды.
В ассортименте дымоходов компании Hermann присутствует комплект дымохода, рекомендованный для применения специально в условиях сурового российского климата.
Существует несколько основных схем организации систем дымоудаления и подачи воздуха для настенных газовых котлов.
Коаксиальные системы дымоудаления представляют собой набор элементов, выполненных по принципу «труба-в-трубе». Внешний диаметр дымохода составляет 100 мм, а внутренний 60 мм. Соответственно, по внутренней трубе дымохода осуществляется отвод продуктов сгорания от котла. Подача воздуха для горения происходит по внутреннему пространству дымохода между внутренней трубой и наружней трубой.
Подобный тип системы дымохода позволяет осуществлять и забор воздуха и отвод продуктов сгорания по одной трубе.
В результате достигается:
Горизонтальная коаксиальная система.
Отвод назад.
Горизонтальная коаксиальная система.
Отвод вбок.
При температуре наружного воздуха зимой −15°С и ниже вместо стандартного комплекта А00010002 рекомендуется использование утепленного комплекта для холодного климата А00010029.
| Модель | LO (min-max) (м) | LV (min-max) (м) | Диафрагма | |
|---|---|---|---|---|
| длина LA или LO (м) | диаметр | |||
| Habitat2 24 SE | 0,5-4 | 1-5 | до 1 | (d) |
| более 1 | нет | |||
| Habitat2 28 SE | 1-3 | 1-4 | до 1 | (d) |
| более 1 | нет | |||

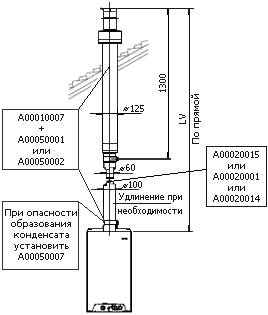

Вертикальная коаксиальная система.
Горизонтальное коаксиальное подсоединение к коллективной коаксиальной шахте дымоудаления и воздухозабора SHIEDEL QUADRO (LAS-система).
Раздельная система дымоходов представляет собой набор элементов и труб диаметром 80 мм, выполненных из алюминия и покрытых белой эмалью. Данные системы дымоходов предназначены для организации систем в случаях, когда нет возможности использовать коаксиальные системы дымоудаления. Например, в некоторых случаях поквартирного отопления. Не всегда есть возможность организовать отвод продуктов сгорания в той же точке, где планируется забор воздуха. Этому может помешать расположенные в непоредственной близости окна соседнего помещения или архитектурные особенности фасада (стены) здания.
В подобных случаях раздельные системы дымоудаления идеально подходят для решения проблемы.
В результате достигается:

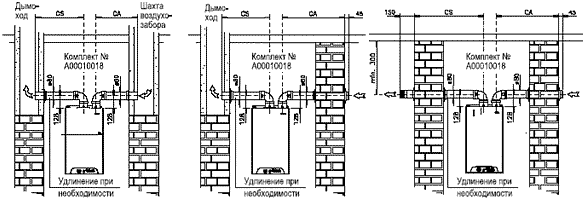

На рисунке представлены варианты:
| Модель | Система полностью раздельных труб | Раздельные трубы до начала вертикального коаксиального коллектора | |||||
|---|---|---|---|---|---|---|---|
| CA+CS (min-max) (м) | CS (max) (м) | Диафрагма | CA+CS (min-max) (м) | CS (max) (м) | Диафрагма | ||
| длина CA+CS (м) | диаметр (мм) | ||||||
| Habitat2 24 SE | 2-30 | 20 | до 8 | (d) | 2-14 | 9 | не ставится |
| более 8 | нет | ||||||
| Habitat2 28 SE | 2-20 | 10 | до 5 | (d) | 2-14 | 9 | нет |
| 5-14 | 46 (b) | ||||||
| более 14 | нет | ||||||
Система раздельных труб. Вертикальный проход дымоходом через крышу.
Система раздельных труб с объединением в коаксиальный коллектор. Вертикальный проход коаксиальным коллектором воздухозабора/дымоудаления через крышу.

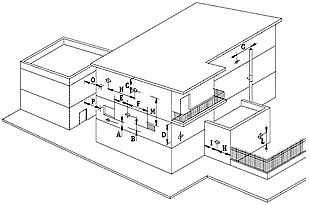

| Расположение оголовка дымохода | Расстояние | Аппараты с тепловой мощностью от 16 до 35 кВт (мм мин) |
|---|---|---|
| Под окном | A | 600 |
| Под вентиляционным отверстием | B | 600 |
| Под карнизом | C | 300 |
| Под балконом** | D | 300 |
| От соседнего окна | E | 400 |
| От соседнего вентиляционного отверстия | F | 600 |
| От оголовков дымоходов по вертикали или горизонтали*** | G | 300 |
| От наружного угла здания | H | 300 |
| От внутреннего угла здания | I | 300 |
| От пола или другой плоскости для хождения | L | 2500 |
| Между двумя оголовками по вертикали | M | 1500 |
| Медлу двумя оголовками по горизонтали | N | 1000 |
| От глухой фронтальной поверхности (без отверстий, проемов и других оголовков в радиусе 3 м от оголовка) | O | 2000 |
| От фронтальной поверхности (с отверстиями, проемами и другими оголовками в радиусе 3 м от оголовка) | P | 3000 |
