Схема работы

В данном разделе представлена принципиальная схема котла, которая может быть полезной в ходе эксплуатации для понимания принципов работы оборудования.

В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

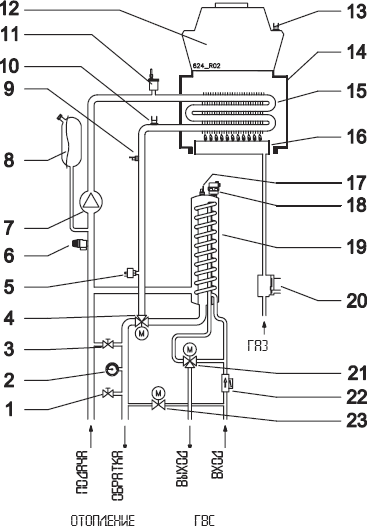

Схема работы

1
Кран слива системы
2
Манометр
3
Байпас системы
4
Автоматический 3-х ходовой клапан переключени отопления / ГВС
5
Прессостат недостатка воды
6
Предохранительный клапан цепи отопления 3 бар
7
Циркуляционный насос
8
Расширительный бак
9
Датчик температуры подачи отопления
10
Предохранительный термостат от перегрева
11
Автоматический воздухоотводчик
12
Дымосборник
13
Термостат дыма (мод. Е), прессостат дыма (мод. SE)
14
Камера сгорания (мод. Е), вентилятор (мод. SE)
15
Первичный теплообменник
16
Горелка
17
Зонд температуры минибака горячей воды
18
Автоматический воздухоотводчик теплообменника ГВС
19
Теплообменник санитарной воды
20
Газовый клапан
21
Автоматический смеситель ГВС
22
Датчик протока ГВС
23
Электроклапан подачи воды в систему отопления
