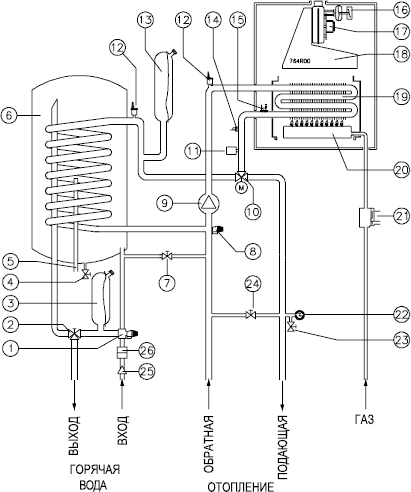

Схема работы

В данном разделе представлена принципиальная схема котла, которая может быть полезной в ходе эксплуатации для понимания принципов работы оборудования.

В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

Схема работы

1
Предохранительный клапан бойлера 8 бар
2
Ручной смесительный вентиль (ручка )
3
Расширительный бак бойлера 2 л
4
Кран для слива воды из бойлера
5
Датчик температуры воды в бойлере
6
Бойлер 60 л
7
Кран для наполнения и подпитки
8
Предохранительный клапан отопления 3 бар
9
Трехскоростной циркуляционный насос
10
3-х ходовой переключающий вентиль с электроприводом
11
Реле контроля за минимальным давлением теплоносителя в котле
12
Автоматический воздухоотводчик
13
Расширительный бак отопления 10 л
14
NTC датчик температуры подающей линии
15
Предохранительный термостат
16
Термостат контроля за отводом продуктов сгорания (модели Е) / Дифференциальный прессостат контроля за отводом продуктов сгорания (модели SE)
17
Вентилятор дымоудаления (модели SЕ)
18
Коллектор отходящих продуктов сгорания
19
Первичный теплообменник
20
Горелка
21
Газовая арматура
22
Термометр+манометр
23
Кран для слива воды из котла
24
Автоматический перепускной вентиль (байпас)
25
Фильтр на входе холодной воды
26
Обратный клапан на входе холодной воды
