Конструкция котла
В данном разделе Вы можете ознакомиться с конструктивными особенностями котла. Данная информация может быть полезна для понимания принципов работы оборудования.
В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

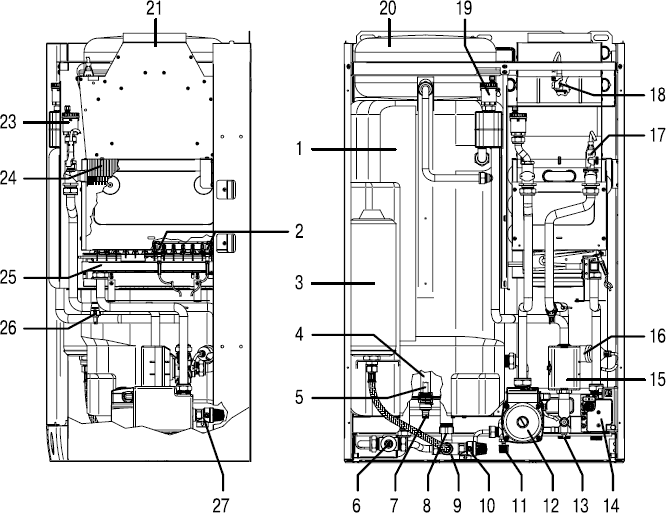

Конструкция котла
Обозначения
- 1
- Встроенный бойлер 60л
- 2
- Электроды ионизационного контроля наличия пламени и розжига
- 3
- Расширительный бак бойлера 2 л
- 4
- Магниевый защитный анод бойлера
- 5
- Датчик температуры горячей воды в бойлере
- 6
- Ручной смесительный вентиль
- 7
- Сливной кран бойлера
- 8
- Регулятор расхода воды через бойлер
- 9
- Сетчатый фильтр на входе холодной водопроводной воды
- 10
- Предохранительный клапан бойлера 8 бар
- 11
- Кран наполнения и подпитки отопительного контура
- 12
- Трехскоростной циркуляционный насос
- 13
- Сливной кран отопительного контура
- 14
- Газовая арматура
- 15
- 3-х ходовой переключающий вентиль с электроприводом
- 16
- Реле контроля за минимальным давлением теплоносителя в котле
- 17
- Предохранительный термостат
- 18
- Термостат контроля за отводом продуктов сгорания
- 19
- Автоматический воздухоотводчик бойлера
- 20
- Расширительный бак 10 л системы отопления
- 21
- Коллектор отходящих продуктов сгорания
- 22
- Автоматический воздухоотводчик системы отопления
- 23
- Первичный теплообменник
- 24
- Горелка
- 25
- NTC датчик температуры подающей линии
- 26
- Предохранительный клапан 3 бар
