Thesi

Конструкция котла

В данном разделе Вы можете ознакомиться с конструктивными особенностями котла. Данная информация может быть полезна для понимания принципов работы оборудования.

В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

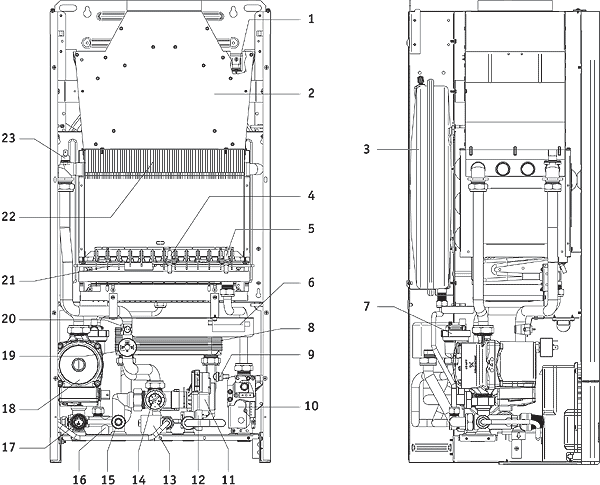

Конструкция котла

Обозначения

1
Термостат отходящих газов
2
Дымосборник
3
Расширительный бак
4
Электрод ионизации
5
Электрод розжига
6
Трансформатор розжига
7
Автоматический воздухоотводчик
8
Теплообменник ГВС
9
Датчик контроля температуры воды
10
Газовый клапан
11
Моторизованный трехходовой клапан
12
Датчик протока
13
Электроклапан подпитки
14
Манометр
15
Кран слива системы
16
Байпас системы
17
Предохранительный клапан 3 бар
18
Циркуляционный насос
19
Предельный прессостат давления в системе отопления
20
Датчик контроля температуры теплоносителя
21
Горелка
22
Первичный обменник
23
Первичный термостат макс. температуры теплоносителя
