Схема работы

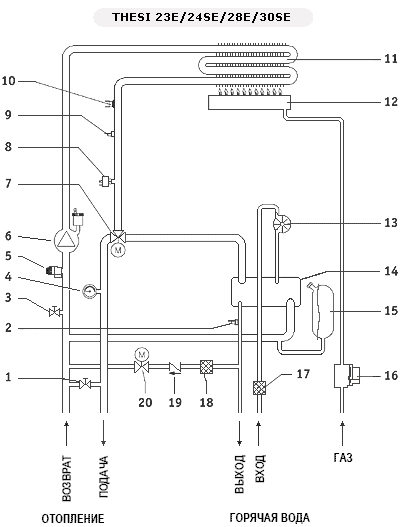

В данном разделе представлена принципиальная схема котла, которая может быть полезной в ходе эксплуатации для понимания принципов работы оборудования.
В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.
Схема работы
Обозначения
- 1
- Байпас системы
- 2
- Датчик температуры ГВС
- 3
- Кран слива системы
- 4
- Манометр
- 5
- Предохранительный клапан 3 бар
- 6
- Циркуляционные насосы (со встроенным автоматическим выпускным клапаном)
- 7
- Моторизованный трехходовый клапан
- 8
- Реле минимального давления теплоносителя
- 9
- Температурный датчик подачи системы
- 10
- Предохранительный терморегулятор
- 11
- Первичный обменник
- 12
- Горелка
- 13
- Датчик протока
- 14
- Теплообменник ГВС
- 15
- Расширительный бак
- 16
- Газовый клапан
- 17
- Фильтр на входе ГВС
- 18
- Фильтр для загрузочного электроклапана подпитки
- 19
- Обратный клапан для электроклапана подпитки
- 20
- Электроклапан подпитки
