В данном разделе представлены все технические характеристики котла.
В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

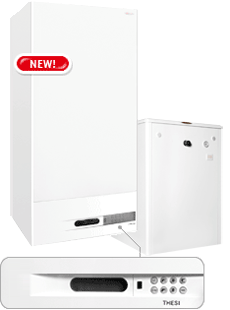

ОБЩАЯ ИНФОРМАЦИЯ | Единица измерения | THESI System Boiler 30 SE | |
---|---|---|---|
Тип камеры сгорания | ЗАКРЫТАЯ | ||
Тип газа | G20 | G31 | |
Полезная мощность 60°/80°C, макс | кВТ | 31,0 | 31,0 |
Полезная мощность 60°/80°C, мин | кВТ | 6,7 | 6,7 |
Полезная мощность 30°/50°C, макс | кВТ | 33,9 | 33,9 |
Полезная мощность 30°/50°C, мин | кВТ | 7,3 | 7,3 |
Класс No2 | 5 | 5 | |
No2 взвешенный | мг/кВт ч | 48,6 | 40,6 |
CO измер.(количеств.) | ppm | 117,6 | 86 |
CO2(количеств.) мощности | % | 9,3 | 10,1 |
Номинальный КПД при 60°/80°С | % | 98,0 | |
КПД при 30% мощности при 60°/80°С | % | 99,9 | |
Номинальный КПД при 30°/50°С | % | 105,9 | |
КПД при 30% мощности при 30°/50°С | % | 107,4 | |
Количество номин. конденсата при 30°/50°С | л/ч | 2,9 | |
Кислотность конденсата | pH | 2,8 | |
КОНТУР ОТОПЛЕНИЯ | |||
Диапазон темпер. первичного контура (норм./низк.) | °C | 30-80/25-45 | |
Диапазон температур вторичного контура | °C(мин.-макс.) | 20-80 | |
Емкость расширительного бака | л | 8 | |
Макс. рабочее давление | бар | 1 | |
Макс. температура | °С | 85 | |
КОНТУР ГВС | |||
Постоянный расход T 25 °С | л/мин | 17,8 | |
Постоянный расход T 30 °С | л/мин | 14,8 | |
Диапазон температуры | °С(мин.-макс.) | 30-60 | |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | |||
Напряжение/частота | В\Гц | 230/50 | |
Мощность | Вт | 150 | |
ГАБАРИТЫ И ВЕС | |||
Высота-Ширина-Глубина | мм | 820х400х350 | |
Вес | кг | 38,5 | |
ПОДКЛЮЧЕНИЯ | |||
Контур отопления | дюймы | 3/4" | |
Контур ГВС | дюймы | 1/2" | |
Подключение газа | дюймы | 3/4" | |
Диаметр трубы отводного конденсата | мм | 25 | |
ДАВЛЕНИЕ ГАЗА | |||
Тип газа | G20 | G31 | |
Номинальное давление | мбар | 13-20 | 37 |
РАСХОД ГАЗА | |||
Qмакс | м3/час | 3,38 | |
кг/час | 2,48 | ||
Qмин | м3/час | 0,74 | |
кг/час | 0,54 |
ОБЩАЯ ИНФОРМАЦИЯ | Единица измерения | Бойлер емкостью 100 литров | Бойлер емкостью 150 литров |
---|---|---|---|
КОНТУР ГВС | |||
Диапазон температур ГВ | °C | Мин: температура холодной воды на входе. Макс: температура бойлера, установленная в котле(Данные термостатического клапана: 20-80). | |
Емкость расширительного бака | л | 4 | 6 |
Макс. рабочее давление | бар | 6 | 6 |
Емкость бойлера | л | 100 | 150 |
Производительность бойлера | л/мин | 17,5 | 19,5 |
ГАБАРИТЫ И ВЕС | |||
Высота-Ширина-Глубина | мм | 850х550х550 | 1130х550х550 |
Вес | кг | 60 | 80 |
ПОДКЛЮЧЕНИЯ | |||
Подача/обратка от котла | Дюймы | 3,4" | 3,4" |
Подача горячей воды | Дюймы | 1,2" | 1,2" |
Обратка горячей воды | Дюймы | 1,2" | 1,2" |
