Конструкция котла
В данном разделе Вы можете ознакомиться с конструктивными особенностями котла. Данная информация может быть полезна для понимания принципов работы оборудования.
В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

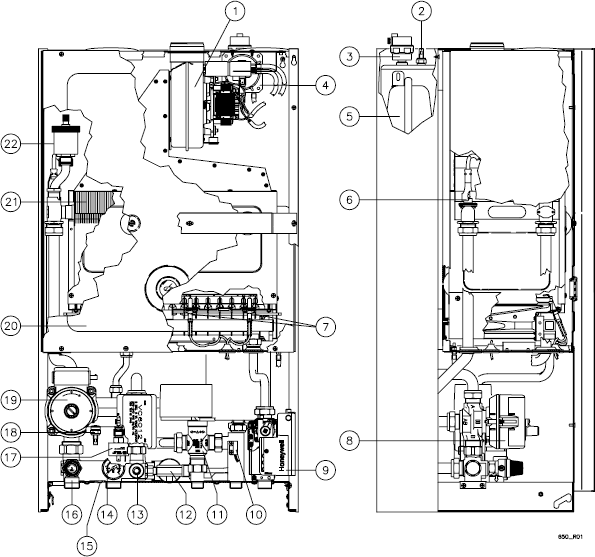

Конструкция котла
Обозначения
- 1
- Вентилятор
- 2
- Зонд температуры минибака ГВС
- 3
- Автоматический воздухоотводчик теплообменника ГВС
- 4
- Термостат дыма
- 5
- Расширительный бак
- 6
- Термостат защиты от перегрева
- 7
- Электроды включения и контроля пламени
- 8
- Автоматический клапан переключатель отопления / ГВС
- 9
- Газовый клапан
- 10
- Датчик протока ГВС
- 11
- Автоматический смеситель ГВС
- 12
- Электроклапан залива системы
- 13
- Кран слива системы
- 14
- Манометр
- 15
- Бай-пасс системы отопления
- 16
- Предохранительный клапан 3 бар
- 17
- Прессостат мин. давления системы отопления
- 18
- Датчик температуры подачи отопления
- 19
- Циркуляционный насос
- 20
- Горелка
- 21
- Первичный теплообменник
- 22
- Автоматический воздухоотводчик (отопление)
