Habitat 2 супер компактный

Habitat 2

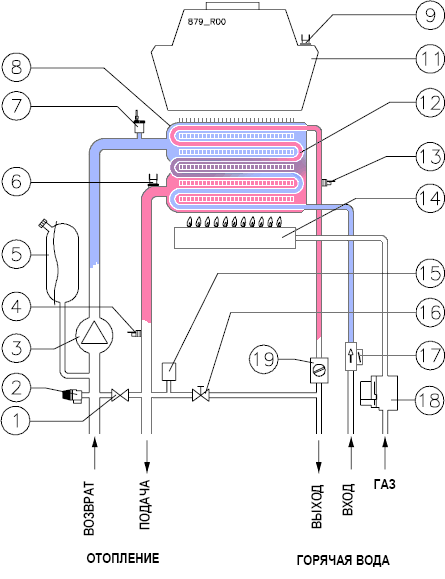

Схема работы

В данном разделе представлена принципиальная схема котла, которая может быть полезной в ходе эксплуатации для понимания принципов работы оборудования.

В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

Схема работы

1
Автоматический перепускной вентиль (байпас)
2
Предохранительный клапан 3 бар
3
Трехскоростной циркуляционный насос
4
Датчик температуры подающей линии
5
Расширительный бак закрытого типа
6
Предохранительный термостат
7
Автоматический воздухоотводчик
8
Битермический теплообменник (отопительный контур)
9
Термостат контроля за отводом продуктов сгорания (мод. Е) Дифференциальный прессостат контроля за отводом продуктов сгорания (мод. SE)
10
Вентилятор дымоудаления (мод. SЕ)
11
Коллектор отходящих продуктов сгорания
12
Битермический теплообменник (горячая вода)
13
Датчик температуры горячей воды
14
Горелка
15
Реле контроля за минимальным давлением теплоносителя в котле
16
Кран для наполнения и подпитки
17
Датчик контроля минимального расхода холодной воды (с фильтром)
18
Газовая арматура
19
Регулятор расхода холодной воды
